一、结构特点

1. 多芯高集成

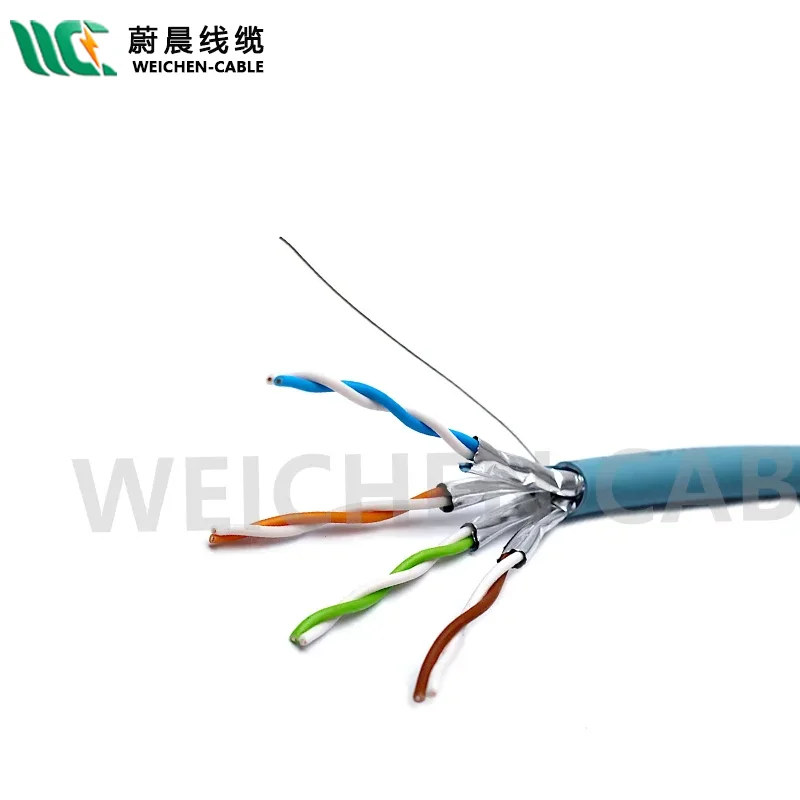

   将若干根标准网线（如Cat5e、Cat6、Cat6a等）或不同类型的线缆（如电源线+网线、光纤+控制线）集成在一个外护套内。

2. 统一外护套
   所有子单元共用一个外被层，便于敷设和管理，减少线缆数量。

3. 分隔设计
   内部可能采用隔离层、填充物或分隔骨架，防止不同类型线缆之间的串扰（尤其是电源与数据线混合时）。

4. 标识清晰
   各子单元通常有颜色编码或编号，便于识别和端接。

二、性能特点

1. 抗干扰能力强
   若包含屏蔽层（如铝箔、编织网），可有效抑制电磁干扰（EMI），适用于工业环境。

2. 节省空间
   相比单独敷设多根线缆，复合电缆占用桥架、管道空间更少。

3. 简化安装
   一次牵引即可完成多种功能线路的部署，提高施工效率。

4. 高可靠性
   工厂预制成型，一致性好，减少现场接线错误。|



   三、应用场景

• 智能建筑中的综合布线系统（同时传输网络、语音、监控信号）

• 工业自动化（如机器人供电+通信一体化）

• 安防系统（POE摄像头：电源+数据同缆）

• 数据中心高密度连接

• 轨道交通、船舶等对空间和重量敏感的场合

四、注意事项

• 避免强弱电无隔离混合：若复合电缆中包含强电（如220V）和弱电信号线，必须有充分屏蔽和物理隔离，否则易造成干扰甚至安全隐患。

• 弯曲半径限制：复合电缆通常较粗硬，敷设时需注意最小弯曲半径。

• 认证与标准：应符合相关标准（如TIA/EIA-568、IEC、GB/T 等），确保传输性能达标。
